SN74LVC1T45DBVR / 번역 - 전압 레벨 싱글비 이중 공급 버스 트랜스
| 제품 속성 | 속성 값 |
|---|---|
| 텍사스 인스트루먼츠 사 | |
| 상품 카테고리 : | 번역 - 전압 레벨 |
| 로에스 : | 세부 사항 |
| SN74LVC1T45 | |
| 버스 송수신기 | |
| SMD / SMT | |

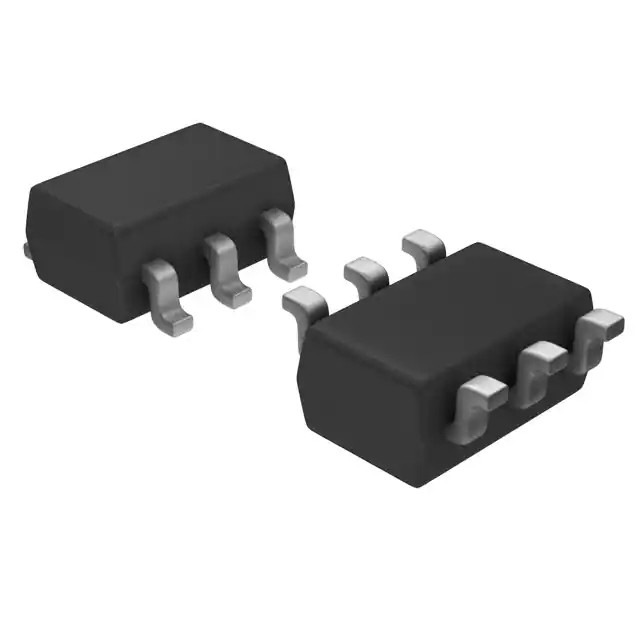

| SOT-23-6 | |
| 1.65 Ｖ | |
| 5.5 Ｖ | |
| - 40 Ｃ | |
| + 85 Ｃ | |
| 17.7 나노 초 | |
| 릴 | |
| 컷 테이프 | |
| 마우스릴 | |
| 브랜드 : | 텍사스 인스트루먼츠 사 |
| 특징 : | 부분적 전원을 내림 (이오프), 초과 전압 관대한 입력, 프크크 차단 |
| 높은 수준 출력 전류 : | - 32 마 |
| 입력 유형 : | CMOS, TTL |
| 논리 집단 : | LVC |
| 낮은 수준 출력 전류 : | 32 마 |
| 작동 온도 범위 : | - + 85 Ｃ에 대한 40 Ｃ |
| 출력형 : | 3-주 |
| 상품 종류 : | 번역 - 전압 레벨 |
|
양 공장 팩 : |
3000 |
| 하위범주 : | 논리 IC |
| 단일 가중치 : | 0.000229 온스 |
기술
이 단일 비트 비전환 버스 송수신기는 두개의 분리된 쉽게 잘 믿는 전원 공급장치 철도를 사용합니다. 한 공항은 VCCA를 추적하도록 설계됩니다. VCCA는 1.65 Ｖ에서부터 5.5 Ｖ까지 어떠한 공급 전압도 받아들입니다. 비 공항은 VCCB를 추적하도록 설계됩니다. VCCB는 1.65 Ｖ에서부터 5.5 Ｖ까지 어떠한 공급 전압도 받아들입니다. 이것은 어떤 1.8-V, 2.5- Ｖ, 3.3-V와 5-V 전압 노드 사이에 보편적 저전압 양방향성 번역을 고려합니다.
SN74LVC1T45는 2 데이터 버스 사이의 비동기 통신을 위해 설계됩니다. 방향 조절 (DIR) 입력의 논리 레벨은 B-공항 출력 또는 A-공항 출력을 또한 활성화합니다. 기기는 한 버스에서 B-공항 출력이 활성화되는 비 버스까지 그리고 비 버스에서 A-공항 출력이 활성화되는 한 버스까지 데이터를 전송합니다. 입력회로소자는 양쪽에 관해 항상 활동적입니다 한과 초과하는 ICC와 ICCZ를 방지하는데 이용된 비 공항과 로직 하이 또는 낮은 수준 반드시 가져야 할 것.
DIR 입력이 VCCA에 의해 강화되도록 SN74LVC1T45는 설계됩니다. 이 장치는 완전히 이오프를 사용하여 부분 전력 아래로 적용을 위해 상세화됩니다. 그것이 아래 강화될 때 장치를 통하여 피해를 입힐 수 있는 현재 역류를 방지하면서, 이오프 회로는 출력을 무력하게 합니다. 각각 VCC 입력이 국민 총수요에 있다면 양쪽 항구가 고-임피던스 상태에 있도록 VCC 고립 피쳐는 설계됩니다.
다이를 패키지로 이용하여, 나노프리 패키지 기술은 IC 패키징 개념에서 주요 돌파구입니다.
